O-ring
Erklärung Schlauchmarken
Es gibt verschiedene Marken von Schläuchen. Aufgrund der hohen Drücke müssen diese perfekt auf die Schlauchkupplungen passen. Die Frigoclic-Kupplungen wurden für Artic NK (Refrimaster) und Frigostar entwickelt
Erklärung Schlauchkupplungstyp
Die schraubenseitige Abdichtung von Schlauchkupplungen kann in drei Kategorien unterteilt werden:
Erläuterung Schlauchkupplungsgröße
Die Größe des schraubenseitigen Schlauchanschlusses kann an dem Bauteil gemessen werden, an dem der Schlauchanschluss angeschraubt ist (a) oder an der Seite des Schlauchanschlusses (b). Die Größen werden schließlich in englischen Größen angegeben:
| Gröse | Stacheldraht | A | B |
| 9/16 | 18UNF | 14,4 | 12,9 |
| 5/8 | 18UNF | 15,9 | 14,5 |
| 11/16 | 16UN | 17,5 | 15,9 |
| 3/4 | 16UNF | 19,1 | 17,5 |
| 3/4 | 18UNS | 19,1 | 17,7 |
| 13/16 | 16UN | 20,6 | 19 |
| 7/8 | 14UNF | 22,2 | 20,4 |
| 7/8 | 18UNS | 22,2 | 20,8 |
| 1 | 14UNF | 25,4 | 23,3 |
| 1 1/16 | 14UN | 27 | 25,4 |
| 1 3/16 | 12UN | 30,2 | 28,6 |
Erklärungswinkel
Erklärung Schlauchgröße
Die Kupplung hängt von der Innengröße des Schlauchs ab. Frigoclic hat dafür eine feste Größe und diese kann bei Artktik NK (Refri-Master) und Frigomaster verwendet werden. Diese Schläuche haben eine andere Außengröße, so dass dafür andere Schlauchschellen benötigt werden. Die innere Schlauchgröße wird auch immer an mehreren Stellen auf dem Schlauch stehen (hoffentlich kann man sie noch lesen).
| G-Größe | englische Größe | innere Größe | äußere Größe Arktik NK |
| G6 | 5/16 | 8mm | 12,7mm |
| G8 | 13/32 | 10,5mm | 16mm |
| G10 | 1/2 | 13mm | 18,1mm |
| G12 | 5/8 | 16mm | 21,7mm |

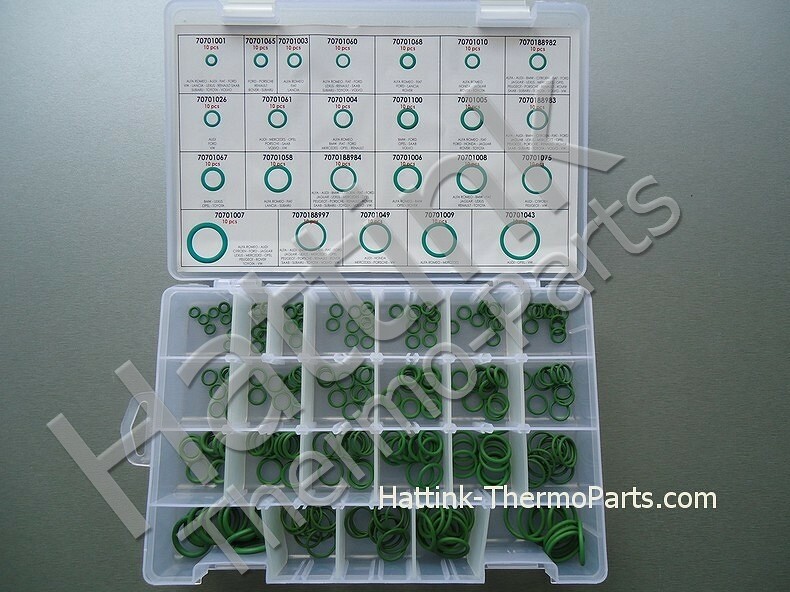

O-ring Satzt Standard grune HNBR A/C 240x
| Art. nr. | AC-40460659 |
| Standardpreis | € 126,90 Exkl. MwSt |
| Online-Preis | € 123,09 Exkl. MwSt € 148,94 Inkl. MwSt. |
| Lager | 1 Stück(e) |
O-ring Satzt Standard grune HNBR A/C 225x
| Art. nr. | AC-40460659SP |
| Standardpreis | € 49,90 Exkl. MwSt |
| Online-Preis | € 48,40 Exkl. MwSt € 58,57 Inkl. MwSt. |
| Lager | 8 Stück(e) |
O-ring Ø 7,5 mm R134a Grün
| Art. nr. | AC-70701001 |
| Standardpreis | € 0,40 Exkl. MwSt |
| Online-Preis | € 0,39 Exkl. MwSt € 0,47 Inkl. MwSt. |
| Lager | 13 Stück(e) |
O-ring Ø 9,5 mm R134a Grün (10X)
| Art. nr. | AC-70701003 |
| Standardpreis | € 3,20 Exkl. MwSt |
| Online-Preis | € 3,10 Exkl. MwSt € 3,76 Inkl. MwSt. |
| Lager | 8 Stück(e) |
O-ring Ø 12,5/ Ø 9x 1,78 mm R134a/R404a Grün (10x)
| Art. nr. | AC-70701004 |
| Standardpreis | € 6,00 Exkl. MwSt |
| Online-Preis | € 5,82 Exkl. MwSt € 7,04 Inkl. MwSt. |
| Lager | 6 Stück(e) |
O-ring15,86 x 11 x 2,43mm Fiat Punto G6 (10x)
| Art. nr. | AC-70701005 |
| Standardpreis | € 8,65 Exkl. MwSt |
| Online-Preis | € 8,39 Exkl. MwSt € 10,15 Inkl. MwSt. |
| Lager | 9 Stück(e) |

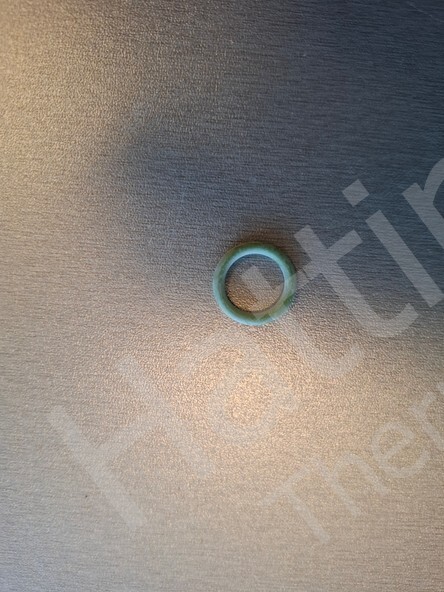

O-ring 19 x14,4 x2.30mm Fiat Punta G8 (10x)
| Art. nr. | AC-70701006 |
| Standardpreis | € 5,00 Exkl. MwSt |
| Online-Preis | € 4,85 Exkl. MwSt € 5,87 Inkl. MwSt. |
| Lager | 1 Stück(e) |
Dichtring für Frigoclic Kupplung G6 (4x)
| Art. nr. | AC-70701011 |
| Standardpreis | € 5,20 Exkl. MwSt |
| Online-Preis | € 5,04 Exkl. MwSt € 6,10 Inkl. MwSt. |
| Lager | 21 Stück(e) |
Dichtring für Frigoclic Kupplung G8 (4x)
| Art. nr. | AC-70701012 |
| Standardpreis | € 5,20 Exkl. MwSt |
| Online-Preis | € 5,04 Exkl. MwSt € 6,10 Inkl. MwSt. |
| Lager | 6 Stück(e) |
Dichtring für Frigoclic Kupplung G10 (4x)
| Art. nr. | AC-70701013 |
| Standardpreis | € 3,33 Exkl. MwSt |
| Online-Preis | € 3,23 Exkl. MwSt € 3,91 Inkl. MwSt. |
| Lager | 5 Stück(e) |
Dichtring für Frigoclic Kupplung G12 (4x)
| Art. nr. | AC-70701014 |
| Standardpreis | € 6,74 Exkl. MwSt |
| Online-Preis | € 6,54 Exkl. MwSt € 7,91 Inkl. MwSt. |
| Lager | 16 Stück(e) |
O-ring Isuzu/Mercedes Ø 21,9mm R134a Grün (11)
| Art. nr. | AC-70701035 |
| Standardpreis | € 1,78 Exkl. MwSt |
| Online-Preis | € 1,73 Exkl. MwSt € 2,09 Inkl. MwSt. |
| Lager | 20 Stück(e) |
