Schlauch Kuppelung

Es gibt Schlauchkupplungen, um einen Klimaanlagenschlauch mit dem Kompressor, Kondensator oder Trockner zu verbinden. Die von uns verkauften Schlauchkupplungen sind für den Transport geeignet, können also im Auto, LKW, LKW, Anhänger oder Anhängerkühlung montiert werden. Diese gibt es in verschiedenen Formen und Größen. Um den richtigen auszuwählen, finden Sie auf der linken Seite verschiedene Filter. Weitere Informationen zu diesem Filter finden Sie unten auf dieser Seite und Sie können mit den folgenden Links dorthin navigieren:



Erklärung Schlauchmarken

Erklärung Schlauchkupplungstyp

Erläuterung Schlauchkupplungsgröße

Erklärungswinkel

Erklärung Schlauchgröße

Schlauch Marflow ArticNK 1/2" Ø13mm/18,1mm G10 P.M.

Art. nr. AC-60641093NK
Standardpreis € 20,06 Exkl. MwSt
Online-Preis € 19,46 Exkl. MwSt € 23,54 Inkl. MwSt.
Lager 209 Stück(e)
In den Warenkorb gelegt

Schlauch ArticNK of Refri-Master 5/8" Ø 16mm-21,7mm G12 P.M.

Art. nr. AC-60641094
Standardpreis € 27,03 Exkl. MwSt
Online-Preis € 26,22 Exkl. MwSt € 31,73 Inkl. MwSt.
Lager 4 Stück(e)
In den Warenkorb gelegt

Kupplung Aluminium / Stahl Hülsen 5/8"18UNF-2B Krimp (79)

Art. nr. AC-60643003
Standardpreis € 10,53 Exkl. MwSt
Online-Preis € 10,21 Exkl. MwSt € 12,36 Inkl. MwSt.
Lager 4 Stück(e)
In den Warenkorb gelegt

Kupplung Aluminium / Stahl Hülsen 45° 5/8"18UNF-2BOR R134A (7

Art. nr. AC-60643015
Standardpreis € 10,40 Exkl. MwSt
Online-Preis € 10,09 Exkl. MwSt € 12,21 Inkl. MwSt.
Lager 2 Stück(e)
In den Warenkorb gelegt

Kupplung o-ring 5/16" G6

Art. nr. AC-6064306361
Standardpreis € 5,36 Exkl. MwSt
Online-Preis € 5,20 Exkl. MwSt € 6,29 Inkl. MwSt.
Lager 3 Stück(e)
In den Warenkorb gelegt

Kupplung 0-ring 5/8"no 6 (9)

Art. nr. AC-6064306363
Standardpreis € 5,13 Exkl. MwSt
Online-Preis € 4,98 Exkl. MwSt € 6,02 Inkl. MwSt.
Lager 2 Stück(e)
In den Warenkorb gelegt

Kupplung 0-ring no.6 (00)

Art. nr. AC-6064306365
Standardpreis € 4,50 Exkl. MwSt
Online-Preis € 4,37 Exkl. MwSt € 5,28 Inkl. MwSt.
Lager 1 Stück(e)
In den Warenkorb gelegt

Kupplung M.Schrump 5/8"18UNF-2B S5/16" G6 (59)

Art. nr. AC-6064309241+
Standardpreis € 3,44 Exkl. MwSt
Online-Preis € 3,34 Exkl. MwSt € 4,04 Inkl. MwSt.
Lager 1 Stück(e)
In den Warenkorb gelegt

Kupplung Schrump (9)

Art. nr. AC-6064309253+
Standardpreis € 3,90 Exkl. MwSt
Online-Preis € 3,78 Exkl. MwSt € 4,58 Inkl. MwSt.
Lager 1 Stück(e)
In den Warenkorb gelegt

Drück Hülse 13/32 "G6

Art. nr. AC-6064309261
Standardpreis € 0,68 Exkl. MwSt
Online-Preis € 0,66 Exkl. MwSt € 0,80 Inkl. MwSt.
Lager 1 Stück(e)
In den Warenkorb gelegt

Kupplung Frigoclic Flare 5/16" 180° (5/8" 18UNF-2B) G6

Art. nr. AC-60643201
Standardpreis € 9,84 Exkl. MwSt
Online-Preis € 9,54 Exkl. MwSt € 11,55 Inkl. MwSt.
Lager 2 Stück(e)
In den Warenkorb gelegt

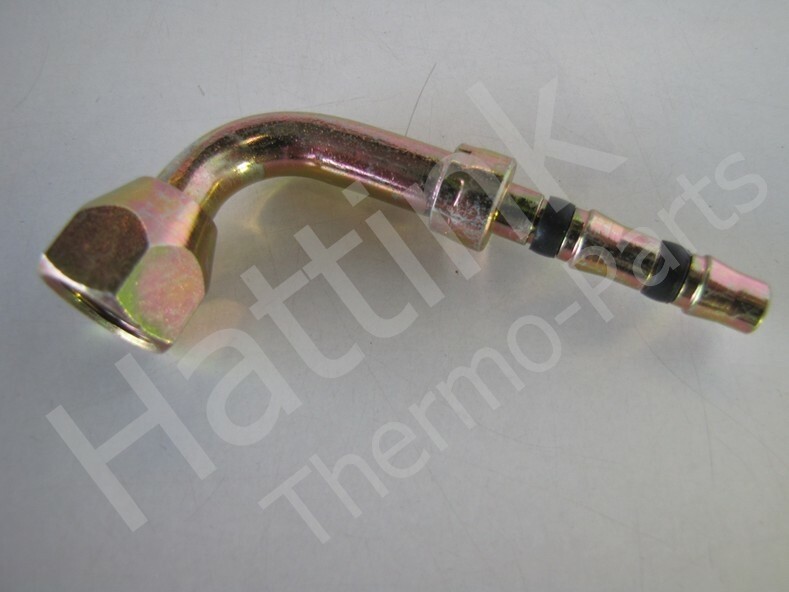

Kupplung Frigoclic Flare 5/8"45° G6

Art. nr. AC-60643202
Standardpreis € 8,23 Exkl. MwSt
Online-Preis € 7,98 Exkl. MwSt € 9,66 Inkl. MwSt.
Lager 4 Stück(e)
In den Warenkorb gelegt

Erklärung Schlauchmarken

Es gibt verschiedene Marken von Schläuchen. Aufgrund der hohen Drücke müssen diese perfekt auf die Schlauchkupplungen passen. Die Frigoclic-Kupplungen wurden für Artic NK (Refrimaster) und Frigostar entwickelt

Erklärung Schlauchkupplungstyp

Die schraubenseitige Abdichtung von Schlauchkupplungen kann in drei Kategorien unterteilt werden:

Erläuterung Schlauchkupplungsgröße

Die Größe des schraubenseitigen Schlauchanschlusses kann an dem Bauteil gemessen werden, an dem der Schlauchanschluss angeschraubt ist (a) oder an der Seite des Schlauchanschlusses (b). Die Größen werden schließlich in englischen Größen angegeben:

Gröse Stacheldraht A B C Flare pijp*  D Leidingmaat
9/16 18UNF 14,4 12,9
5/8 18UNF 15,9 14,5 3/8 | 9,6mnm
11/16 16UN 17,5 15,9
3/4 16UNF 19,1 17,5 1/2 | 12,9mm
3/4 18UNS 19,1 17,7
13/16 16UN 20,6 19
7/8 14UNF 22,2 20,4 5/8 | 15,9mm
7/8 18UNS 22,2 20,8
1 14UNF 25,4 23,3   9/16 | 14,4mm
1 1/16 14UN 27 25,4   11/16 | 17,6mm
1 3/16 12UN 30,2 28,6
*Im Allgemeinen wird bei der Verwendung von Bördelrohren auf die Rohrdicke und nicht auf die Kupplungsgröße Bezug genommen.

Erklärungswinkel

Erklärung Schlauchgröße

Die Kupplung hängt von der Innengröße des Schlauchs ab. Frigoclic hat dafür eine feste Größe und diese kann bei Artktik NK (Refri-Master) und Frigomaster verwendet werden. Diese Schläuche haben eine andere Außengröße, so dass dafür andere Schlauchschellen benötigt werden. Die innere Schlauchgröße wird auch immer an mehreren Stellen auf dem Schlauch stehen (hoffentlich kann man sie noch lesen).

G-Größe englische Größe innere Größe äußere Größe Arktik NK
G6 5/16 8mm 12,7mm
G8 13/32 10,5mm 16mm
G10 1/2 13mm 18,1mm
G12 5/8 16mm 21,7mm
